試驗變壓器的選擇和使用

返回 打印
來源:儀天成電力  時間:2012/03/10  閱讀:

試驗變壓器的選擇和使用

一:被試變壓器的等值電路
        根據第五章所述,絕緣介質在交流電壓作用下,可以看成是一個純電容和一個電阻組成的等值電路,但由于絕緣電阻非常大,因此可以看成是一個純電容的等值線路。

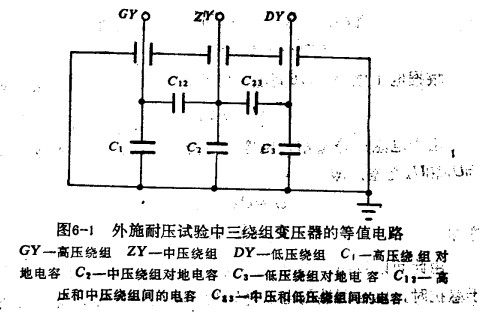

        變壓器一般由兩個以上的繞組組成,每個繞組對地都有絕緣,相鄰的兩個繞組也有絕緣,這樣就可以將每個繞組看成是電容器的一個極板,接地部分看成電容器的另一個極板。一臺三繞組變壓器的等值電路,如圖6-1所示。
        當進行外施耐壓試驗時,例如試驗變壓繞組時,非被試繞組接地,這樣C2、C3與C23均短路,總電容CX=Ca1+C12。同理,當試驗中壓繞組時,其總電容Cx=C2+C12+C23。當試驗低壓時,總電容Cx=C3+C23。

二:試驗變壓器負載的性質
        試驗變壓器是耐壓試驗的主要設備。它的特點是電壓比大(一般均在100倍以上),高壓繞組所帶負載是容性負載。從結構上看,高壓繞組的額定電壓低于250kv的試驗變壓器,一般除了高壓和低壓繞組外,還有測量用的電表繞組,電表繞組的一端接地,與高壓電壓的比值一般是1:1000。
        由于試驗變壓器所帶負載是容性的,這就構成了與其他變壓器不同的負載特性和電壓變動。

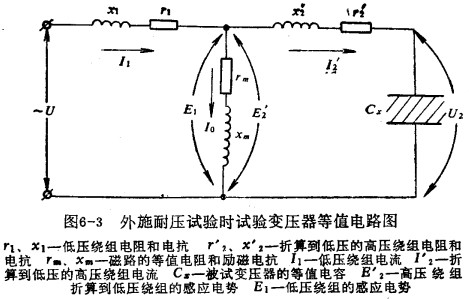

        為了便于比較,根據變壓器原理,可以將試驗變壓器在耐壓試驗時副成圖6-3的等值電路圖。
